了解噴墨打印機走紙機構的結構及原理，可以通過學習來很好的掌握噴墨打印機和走紙機構中各部件的相互關系，為排除走紙機構方面的故障準備好基礎知識。

噴墨打印機的走紙機構的結構

噴墨打印機的走紙機構主要由進紙電機、搓紙輥、走紙輥、出紙輥等主要部分組成。

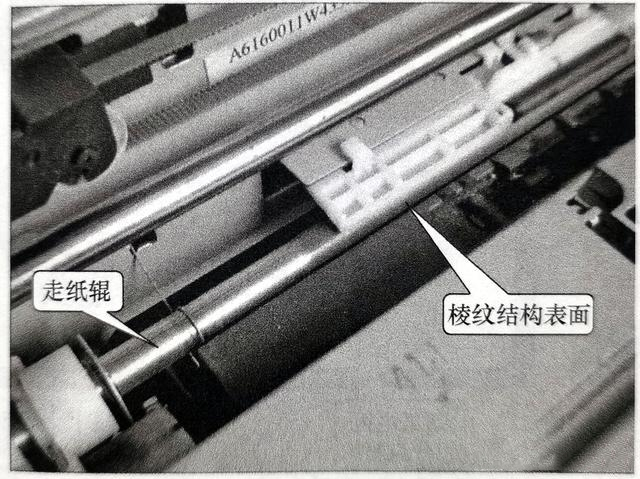

噴墨打印機的走紙輥表面不像其他輥那樣完全平整，而是有棱紋結構，如下圖所示。

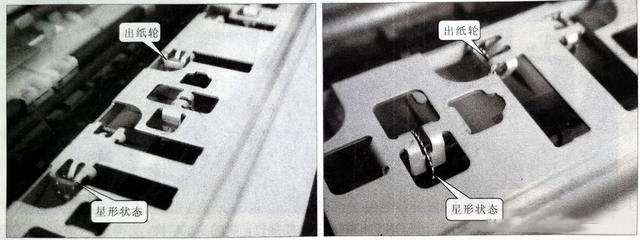

噴墨打印機對走紙精度要求較高，所以大多采用金屬輪，原因是其不易因受熱影響打印效果，尤其是出紙輪，不僅是金屬材質，還做成星形，如下圖所示。這是為了防止油墨不干燥時印刷表面出現明顯的污漬。

噴墨打印機走紙機構的原理

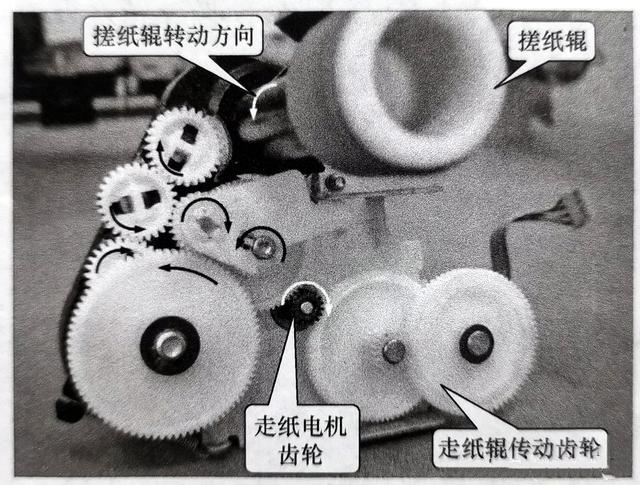

噴墨打印機的走紙機構通過齒輪組實現打印紙的傳輸。走紙電機的組合齒輪組分別驅動輸出輥齒輪和走紙輥齒輪工作，然后走紙輥齒輪將動力傳遞給泵組件齒輪、切換齒輪組和搓紙輥齒輪，使打印紙通過拾取輥進入打印機紙路，經噴墨頭打印后送出打印機。

噴墨打印機走紙機構中滑架與打印紙的配合關系如下圖所示。

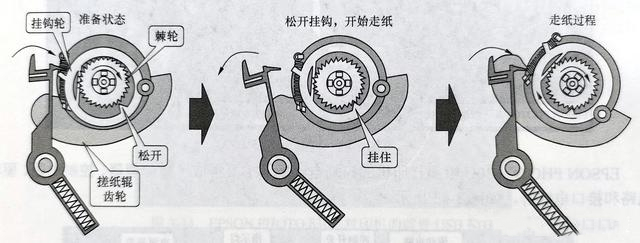

實際上，搓紙輥齒輪是包括有掛鉤輪和棘輪的組合齒輪。掛鉤輪在外側具有與切換桿相互作用的掛鉤，在內側具有與棘輪相互作用的刺。當打印機處于就緒狀態時，切換桿在切換齒輪的作用下鉤在鉤輪上的掛鉤上，此時棘輪和鉤輪內的刺松開，只有棘輪轉動。然后開關桿松開掛鉤，棘輪和掛鉤輪上的凸刺就會掛在一起。棘輪帶動掛鉤輪轉動，打印機開始走紙。在走紙過程中，切換桿再次回到撿拾輥，掛在一起的棘輪和鉤輪不僅一起轉動，還同時帶動撿拾輥齒輪轉動。轉圈后，開關桿再次抓住鉤輪，打印機進入就緒狀態。通過重復該循環，打印機字車和打印紙的進紙速度相互協調以完成打印工作。

對于Lenovo-2200噴墨打印機這樣的小型噴墨打印機，走紙機構的傳動齒輪也很簡單，如下圖所示。

走紙電機的動力通過齒輪組傳遞到拾取輥或走紙輥，從而在打印機的紙張路徑中驅動打印紙。
