心電圖打印紙是配合心電圖機使用的一種熱敏紙。一般用于醫院，醫生通過心電圖機打印出來的心電圖紙來判斷病人的心率情況，下面小編就為大家了解心電圖打印紙規格及原理。

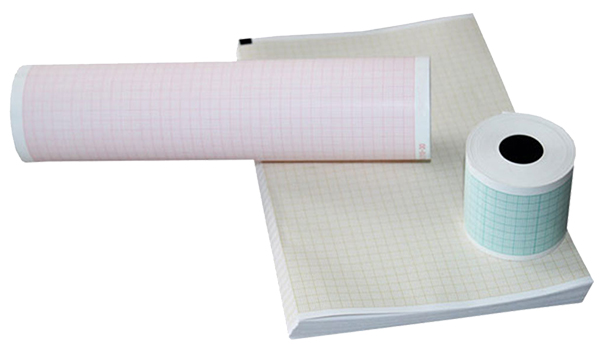

常見的心電圖打印紙規格：

50mm×20m、50mm×30m、210mm×30m。

心電圖打印紙的基本原理：

首先在原紙上涂一層炭黑，再涂一層白色染料，讓它的表面看上去和白紙一樣。然后再打印出用坐標線網格。當心電圖機的“熱頭”觸碰到紙上時，涂層上的染料就會被溶解，出現黑線，然后得到相應的波紋線。

如何看懂心電圖記錄紙？

心電圖記錄的是電壓隨時間變化的曲線，圖中橫軸表示時間，一小格=1mm=0.04s，縱軸表示電壓，一小格=1mm=0.1mvs。

眾所周知，心臟每跳動1次就是一個心動周期;正常情況下，一個心動周期需要一秒鐘。

(1)P波

P波表示心房的激動，前半部代表右心房激動，后半部代表左心房的激動，P波時限為0.12s，高度為0.25mv，P波的增寬或抬高表示心房zeng大。

(2)PR間期

PR間期表示房室傳導時間，正常在0.12-0.20s，若PR間期延長說明有房室傳導阻滯。

(3)QRS波群

(4)QRS波群代表了心室的除ji，激動時限小于0.11秒，當QRS波群出現增寬、變形和時限延長等異常改變時，表示心室功能有問題。

(5)ST段

ST段壓低或抬高有可能是心肌缺血或壞死的表現，若抬高多見于急性心肌梗死、急性心包炎等;若異常壓低，多見于慢性冠心病、心內膜下心肌梗死、急性心肌炎、心室肥大、心房肥大等。這也是心電圖報告中診斷常常會寫到。

(6)T波

T波代表了心室的復ji，在QRS波主波向上的導聯，T波應與QRS主波方向相同，但大多數輕微改變是沒有多大意義，若T波明顯抬高，可能是心肌梗死早期或高鉀血癥，若T波低平或倒置可見于冠心病心肌缺血、高血壓、圍絕經期綜合征(女性更年期)、電解質紊亂、心肌炎、心肌病、神經功能異常影響等。

(7)U波

U波倒置見于高血壓、心肌缺血、左室負荷過重或電解質改變等;U波明顯zeng高見于血鉀過低。

(8)QT間期

QT間期代表了心室從除ji到復ji的時間，正常在0.36-0.44s，若延長見于心肌梗死、冠狀動脈供血不足、低鉀血癥、低鈣血癥、yao物的影響，也可見于遺傳性原發性Q-T間期延長。

正確心電圖紙的儲存方式：

1、要避免高溫環境，陽光直射和長時間在熒光燈下。

2、應放置在70℃以下，如長時間放置在超過70℃以上溫度，有可能會導致產品顏色發生變化，影響實際使用。
